Industrie-Wechselrichter

2,25KVA WECHSELRICHTERMODULE DER SERIE INV222

placeholder image INV200

Wechselrichter der INV-Serie zeichnen sich durch den Einsatz modernster Schaltungstopologien kombiniert mit digitaler Steuerung aus. Daraus resultierend konnte eine drastische Reduzierung des Volumens und des Gewichts erzielt werden, bei gleichzeitig ausgezeichneter Funktionalität und hoher Leistungsdichte.

Durch die rückseitige Kontaktierung über eine Backplane und die Hot-Plug-Funktionalität ist das Gerät bestens für den Einsatz in Stromversorgungs-Anlagen der Industrie und Telekommunikation geeignet. Bei Bedarf können bis zu zehn Wechselrichter zur Leistungserhöhung oder zur Erhöhung der Verfügbarkeit parallel geschaltet werden. Zur weiteren Erhöhung der Verfügbarkeit ist eine elektronische Umschalteinrichtung (STS207) mit kompatiblen Abmaßen bei einer Schaltleistung von 7kVA lieferbar.

In einem 19"-Baugruppenträger von nur 2HE können bis zu vier Wechselrichtermodule oder drei Wechselrichtermodule und eine Umschalteinrichtung integriert werden. Die Module verfügen über eine CAN-Schnittstelle und können über eine Zentraleinheit fern überwacht werden.

MERKMALE

• 1/4 x 19″, 2HE
• Exzellenter Wirkungsgrad und hohe Regelgeschwindigkeit
• "Hot-plug"-fähige Einschubtechnik mit Backplane-Kontaktierung
• Hohe Leistungsdichte
• CAN-Bus Schnittstelle
• Parallellauffähig
• Temperaturgesteuerte Lüfterkühlung
• Redundanter Synchronbus
• Hervorragende sinusförmige Ausgangsspannung
• Eingangsüber/-unterspannungs-Abschaltung, überlast- und kurzschlussfest
• Dreiphaseneinsatz optional

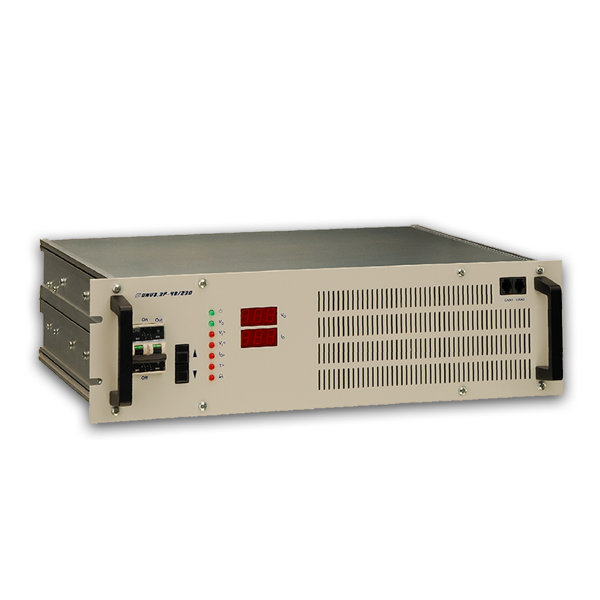

WECHSELRICHTER DER SERIE UNV

placeholder image UNV-2.5F

Wechselrichter der Serie UNV zeichnen sich durch den Einsatz modernster Schaltungstopologien kombiniert mit ausgereifter 19”-kompatibler Einschubmechanik aus. Die Geräte sind im unteren und mittleren Leistungsbereich als AC-Stromversorgungen ideal in den Bereichen Telekommunikation, Industrie- und Bahnstromversorgungen einsetzbar.

Durch die Kombination von Hochfrequenzübertrager mit galvanischer Trennung von Eingang und Ausgang sind UNV-Wechselrichter sehr flexibel, effizient und zuverlässig einsetzbar. Die standardmäßige Parallelschaltbarkeit der Module bietet höchste Flexibilität bei der Realisierung von Stromversorgungen höherer Leistungen in Verbindung mit einer (n+1)-Redundanz.

UNV-Wechselrichter sind für den Einsatz mit einer elektronischen Umschalteinrichtung (UNB) und für zusätzliche Überwachungseinheiten vorbereitet. Fernüberwachung und Parameterabfrage werden über die CAN-Schnittstelle realisiert. Jeder Wechselrichter bietet aber auch im Einzelbetrieb vollen Funktionsumfang.

MERKMALE

• 19″, 3HE
• Großer Eingangsspannungsbereich
• „Hot-plug”-fähige Einschubtechnik
• Hohe Leistungsdichte
• CAN-Bus Schnittstelle
• Parallellauffähig
• Temperaturgesteuerte Lüfterkühlung
• Digitaldisplays zur Anzeige aller relevanten Geräteparameter
• Eingangsüber/-unterspannungs-Abschaltung, überlast- und kurzschlussfest

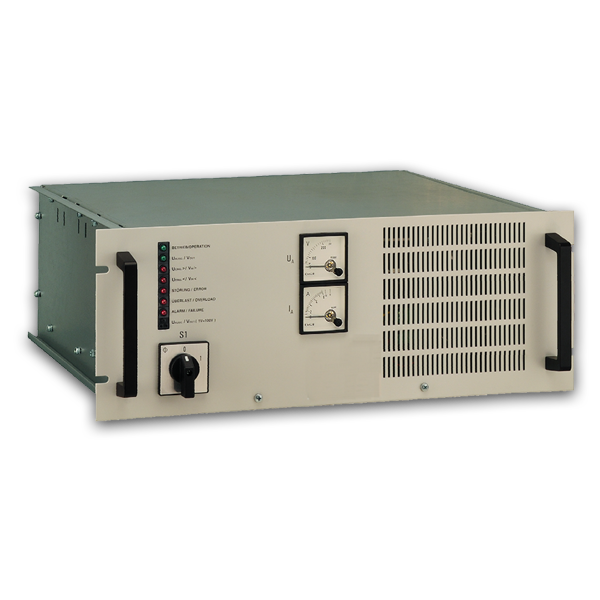

WECHSELRICHTER DER SERIE PWS

placeholder image PWS-1.0FPWS-2.5F

Wechselrichter der Typenreihe PWS (1kVA-5kVA) arbeiten mit primärseitiger Pulsbreitenmodulation mit nachgeschaltetem Trenntransformator und sind sowohl in ausgereifter 19"-kompatibler Einschubmechanik als auch im Wandgehäuse lieferbar. Die Geräte sind im Leistungsbereich bis 40kVA als AC-Stromversorgungen prädestiniert für den Einsatz in den Bereichen Elektrizitätsversorgung, Industrie, Schiffbau und als Bahnstromversorgungen.

Durch die Kombination von robustem Aufbau, hoher Überlastfähigkeit und galvanischer Trennung von Eingang und Ausgang sind PWS-Wechselrichter sehr universell, effizient und zuverlässig einsetzbar. Die Parallelschaltbarkeit (optional) der Module bietet höchste Flexibilität bei der Realisierung von Stromversorgungen höherer Leistungen in Verbindung mit einer (n+1)-Redundanz.

PWS-Wechselrichter sind sowohl für Einzelbetrieb als auch für den Einsatz mit einer elektronischen Umschalteinrichtung (UNB) und für zusätzliche Steuer- und Überwachungseinheiten vorbereitet.

MERKMALE

• 19″, 4HE
• Wandgehäuseausführung lieferbar
• "Hot-plug"-fähige Einschubtechnik (19")
• Sehr hohe Überlastfähigkeit
• Parallellauffähig (optional)
• Temperaturgesteuerte Lüfterkühlung
• Analoge Anzeigeinstrumente (Ua, Ia)
• Eingangsüber/-unterspannungs- Abschaltung, überlast- und kurzschlussfest
